轴流式止回阀的简单介绍
轴流止回阀通过阀门入口端与出口端的压力差来决定阀瓣的开启和关闭。轴流式止回阀可有效防止介质倒流，确保管道安-全。
轴流式止回阀的详细信息
轴流式止回阀
产品名称：轴流式止回阀
产品型号：ACH41W/H -100C/p
压力等级：PN16-250 美标：150Lb-1500Lb
公称通径：DN40-500mm
一.轴流式止回阀产品标准：
|
设计与制造 |
结构长度 |
法兰连接尺寸 |
试验与检验 |
|
GB/T 21387 |
GB/T 12221 |
GB/T 9113.1-9113.2 |
JB/T 9092 |
二.轴流式止回阀产品特点：

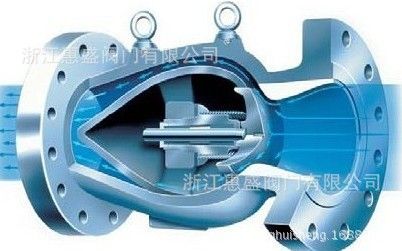

1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安-全。
2. 阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，至大限度减少流阻和压力。
3. 运用高性能弹簧材料HT/INCONELX-750，具有优良的耐腐性能，抗氧和优异的机械性能，确保弹簧长期工作情况下，运行状态。
4. 静音式运行，从而消去阀门管道中的噪音和水锤确保设备和管道安-全。
5. 开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6. 结构紧凑，方便安装，垂直，水平安装都可。
7. 阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。
8. 阀门的压力范围比较广。
三.轴流式止回阀的性能规范：
|
型号 |
ACH41H-16C/P |
ACH41H-25C/P |
ACH41W-40 |
ACH41W-64 |
ACH41H-100 |
|
|
公称压力 |
PN16 |
PN25 |
PN40 |
PN64 |
PN100 |
|
|
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
|
高压密封 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
|
适用介质 |
水、油品、气体等 |
|||||
|
适用温度 |
≤400℃ |
|||||
四.轴流式止回阀主要部件材质：
|
阀体 |
阀瓣 |
导流罩 |
密封副 |
阀杆 |
弹簧 |
|
铸钢WCB CF8 |
铸钢WCB CF8 |
铸钢WCB CF8 |
堆焊不锈钢 |
1Gr18Ti9 |
HT/INCONELX-750 |
五.ACH41H-16C/P轴流式止回阀部分外形与连接尺寸：
|
DN |
PN |
法兰连接尺寸 |
外形尺寸 |
||||
|
D |
D1 |
D2 |
b |
Z-d |
L |
||
|
50 |
16 |
165 |
125 |
99 |
20 |
4-18 |
120 |
|
80 |
16 |
200 |
160 |
132 |
20 |
8-18 |
180 |
|
100 |
16 |
220 |
180 |
156 |
22 |
8-18 |
240 |
|
150 |
16 |
285 |
240 |
211 |
24 |
8-22 |
350 |
|
200 |
16 |
340 |
295 |
266 |
24 |
12-22 |
450 |
